velocidade de interruptor rápida pequena Desktop da perda de inserção do interruptor 1x4 ótico
O interruptor ótico do único-modo de FSW1×4-SM-C é um dispositivo com a função de interruptor ótica do trajeto do multi-canal desenvolvida por Guilin Julian Technology Co. , LTD. Tem principalmente os seguintes usos:
1. monitoração ótica do Multi-canal no sistema de transmissão ótico;
Fonte da multi-luz 2.LAN/interruptor automático do detector, sistema de vigilância dinâmico de detecção leve do multi-ponto;
sistema de teste 3.Optical para a fibra ótica, dispositivos óticos, redes e testes do cabo da engenharia de campo;
a instalação e ajuste do dispositivo 4.optical.
Indicadores técnicos:
▲Comprimento de onda do teste: 1310nm, 1550nm
▲Tipo de fibra ótica: único modo
▲Relação ótica: FC/PC
▲Perda de inserção: ≤1dB
▲perda de retorno: ≥45dB
▲interferência: ≤-70dB
▲Tempo de comutação: ≤12ms (interruptor sequencial dos canais adjacentes)
▲Reprodutibilidade: ≤±0.02dB
▲Vida: épocas ≥3×107
▲Temperatura de funcionamento: -20~ +60℃
▲Temperatura de armazenamento: -40 ~ +70℃
▲Fonte de alimentação: C.A. 220V
▲Relação de controle: RS-232
▲Dimensões do chassi: 290mm x 120mm x 260mm

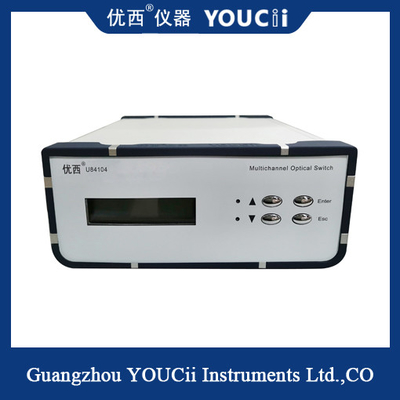

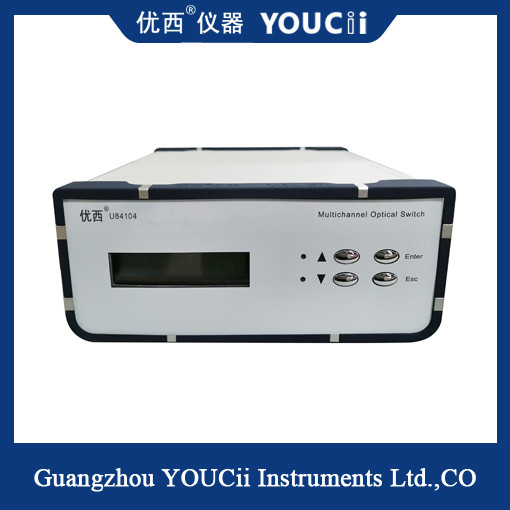

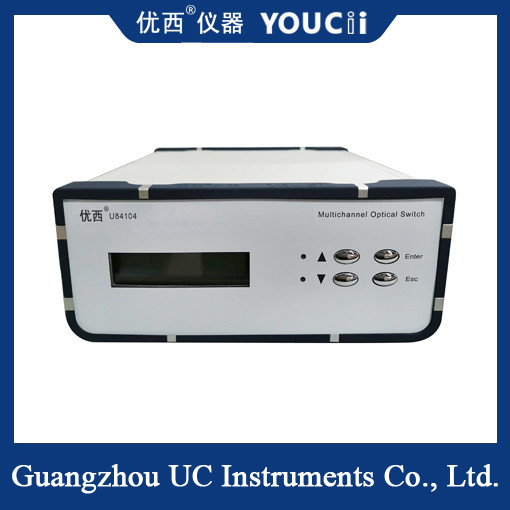

| Modelo |
U84104 |
| Comprimento de onda de funcionamento |
1260 ~ 1650nm |
|
Comprimento de onda do teste
|
nanômetro 1310nm/1550 |
|
Perda de inserção
|
DB ≤1.2 |
|
repetibilidade
|
DB ≤±0.05 |
|
Perda de retorno
|
≥50dB |
|
interferência
|
≥55dB |
| Perda dependente do comprimento de onda |
≤0.25 |
|
Perda dependente da polarização
|
≤0.05 |
|
Tempo de comutação
|
≤ 10ms (interruptor sequencial adjacente)
|
|
Tipo da fibra
|
Manutenção programada (9/125um, fibra demanutenção) |
|
Formulário do conector
|
FC/PC |
|
Porto da monitoração
|
RJ45, RS-232 |
|
Fonte de alimentação de trabalho
|
C.A. dupla: 85 ~ 264 V (50/60Hz)
|
|
Temperatura de funcionamento
|
-5 ~ + 60℃ |
|
Temperatura de armazenamento
|
-40 ~ + 80°C |
|
Tipo do chassi
|
Caixa Desktop (245×105×325 milímetros) |
O interruptor ótico é um dispositivo que controle o estado de comutação de um circuito através dos sinais óticos. É composto geralmente de um elemento fotossensível, de um amplificador do sinal, de um circuito de disparador e de um circuito de comutação. Quando iluminado pela luz, o elemento fotossensível gera uma carga photogenerated, que seja amplificada e convertida em um sinal digital por um circuito de disparador, que controle finalmente o fechamento ou a abertura do circuito de comutação.
