1310/1550 de nanômetro duplo - acessório da ponta de prova do instrumento da perda de inserção do comprimento de onda

1310/1550 de acessório da ponta de prova do instrumento da perda de inserção do Duplo-comprimento de onda do nanômetro

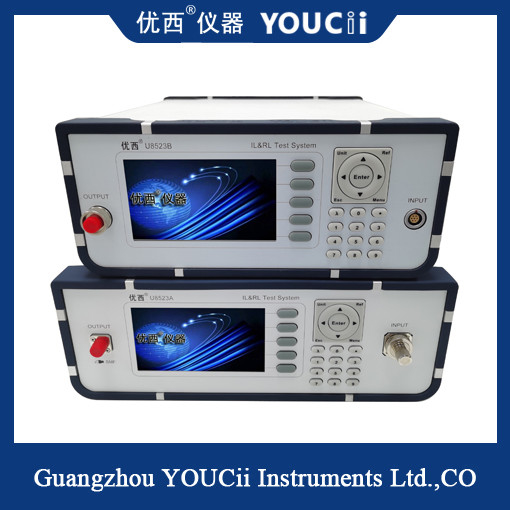

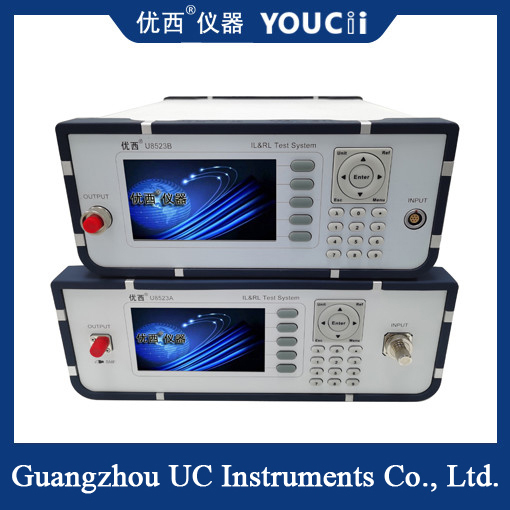

U8523A 1310/1550 de refletor da fonte luminosa do nanômetro/medidor de poder traseiros duplos é um desktop, exposição do painel LCD diretamente, única tomada da fonte luminosa, medindo para trás a perda, a perda de inserção e a medida direta do instrumento ótico do poder. É apropriado para a medida de componentes, de sistemas e de conectores de uma comunicação ótica da fibra ótica e do cabo.

O U8523A tem em 1310 uma fonte luminosa construída do comprimento de onda de nm/1550nm e uma placa incorporado da ponta de prova U88201 no chassi. Conector da reflexão traseira de FC/APC um ultra-baixo é integrado no porto de saída, e as ligações em ponte híbridas podem ser usadas para acomodar medidas de vários tipos do conector sem afetar a escala da medida da perda do retorno. Quando o dispositivo sob o teste (DUT) é conectado ao terminal de saída da ligação em ponte DUT, a perda do retorno do dispositivo sob o teste está indicada.

Especificação

Que é perda do retorno?

Quando um sinal de fibra ótica incorpora ou sae de um componente do dispositivo ótico (tal como um conector de fibra ótica), descontinuidade e a má combinação da impedância conduzirá ao refletido ou ao ecoado, refletido ou retornou a perda de poder do sinal, isto é, retorne a perda, perda de retorno (RL). A perda de inserção é uma medida do valor resultante do sinal quando a relação ótica encontra a perda, quando a perda do retorno for uma medida do valor refletido da perda do sinal quando a relação ótica encontra o acesso componente.

Fórmula do cálculo: RL=-10 lg (P0/P1), P0 indica o poder ótico refletido, P1 indica o poder ótico da entrada.

O valor da perda do retorno é expressado no DB e é geralmente negativo, assim que maior o valor da perda do retorno, o melhor, com as especificações típicas que variam de -15 a DB -60. De acordo com padrões do setor, a perda do retorno ultra de PC lustrou conectores da fibra ótica deve ser maior do que 50dB, e a perda do retorno de oblíquo lustrado é geralmente maior do que 60dB. O tipo do PC deve ser maior do que 40dB. Para fibras multimodos, o valor típico de RL está entre DB 20 e 40.
