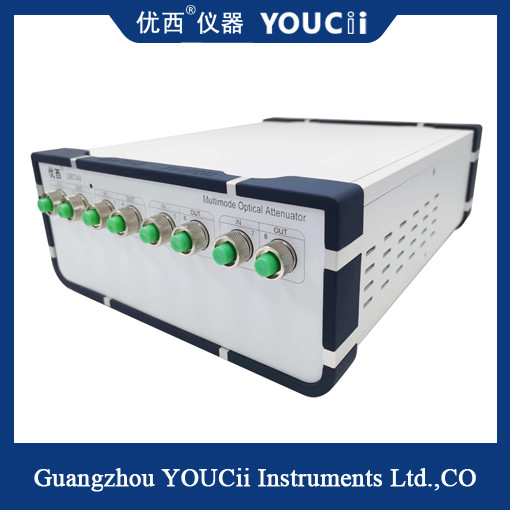

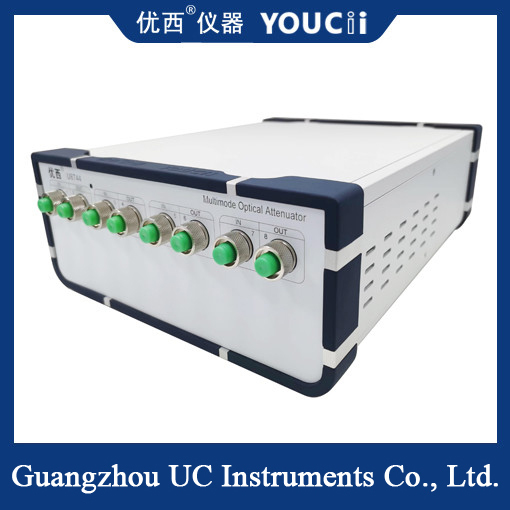

Os atenuadores ópticos multimodo controlados ópticamente podem ser em cascata
Modulo óptico ativo/Teste do dispositivo óptico:
Na medição de erro multicanal do módulo de transceptor óptico, a medição de dados paralela é realizada.
"Fusão" superior a 100 W; ou
Tempo de estabilidade de controlo de potência óptica de 200 ms, melhorar muito a eficiência do teste.
Ensaio de integração de rede de comunicação óptica:
Ensaiar o desempenho de transmissão da rede e as funções de gestão da rede na integração de redes de comunicação óptica.
Características do produto
A atenuação óptica e a potência de saída óptica podem ser definidas de forma rápida e precisa e o tempo de estabilidade do controlo de potência óptica é inferior a 200 ms.
O atenuador multicanal é definido ao mesmo tempo e várias portas são medidas simultaneamente, o que economiza muito tempo de medição;
O medidor de potência óptica de alta precisão integrado garante a estabilidade e precisão do monitoramento da potência;
Operação simples, interface gráfica intuitiva, pré-visualização de dados multicanal, estado do teste num olhar.
Pequeno tamanho, estrutura compacta, dois dispositivos de 4 canais em cascata, pode ser identificado como um dispositivo de 8 canais para usar.
Especificações
| Modelo # |
U8744 |
| Faixa de atenuação |
0~35 dB ((40 dB Tipo) |
| Comprimento de onda de calibração (opcional) |
850 nm |
| Perda de inserção |
≤ 1,8 dB Tipo 1,5 dB |
| Tipo de fibra |
50/125um, 62.5/125um MMF |
| Tipo de conector |
Conector FC/UPC |
| Precisão de atenuação |
± 0,20 dB (0 ~ 20 dB), ± 0,30 dB (20 ~ 35 dB)
± 0,05 dB (0 ~ 30 dB com controlo de potência)
|
| Repetitividade |
± 0,05 dB |
| Tempo médio de PM do monitor |
2 a 1000 ms |
| Tempo de liquidação |
200 ms |
| Velocidade de transição de atenuação |
0.1 ~ 35 dB/s |
| Perda de retorno |
> 25 dB |
| Interface de comunicação |
RS232, USB, RJ45 Controle por PC |
| Potência máxima de entrada segura |
+17 dBm |
| Período de recalibração |
2 anos |
| Temperatura de operação |
0 ̊ +40°C |
| Temperatura de armazenamento |
-30 ̊+80°C |
| Potência |
100 a 240 V |
| Dimensões |
245 mm W, 105 mm H, 320 mm D |
| Peso |
5 kg |
Outros utilizadores também fazem as seguintes perguntas:
1.O que é um atenuador óptico variável?
Um atenuador óptico variável é usado para cortar os níveis de potência do sinal óptico de uma fibra.e proteger um fotodetector num receptor de ser sobrecarregado por um sinal muito forte.
2.O que faz um atenuador para fibra?
Os atenuadores são usados para adicionar temporariamente uma quantidade calibrada de perda de sinal, a fim de testar as margens de nível de potência em um sistema de comunicação de fibra óptica.Os atenuadores são instalados permanentemente num link de comunicação de fibra óptica para combinar adequadamente os níveis de sinal óptico do transmissor e do receptor..
