Detalhes do produto:
|
Escala de comprimento de onda: | 850/980/1310/1490/1550/1610 de nanômetro | Tipo da fibra da aplicação: | Tamanho de núcleo até 62,5 padrão da manutenção programada e do milímetro um |
---|---|---|---|
Incerteza relativa (precisão): | < 0,02 DB típicos | Interface de comunicação: | RS232, USB, controle pelo PC |
temperatura de armazenamento: | -30~+80℃ | Período da nova aferição: | 2 anos |
Destacar: | Medidor de potência óptica de mesa de alta velocidade,medidor de potência óptica de comprimento de onda de 1700 nm |

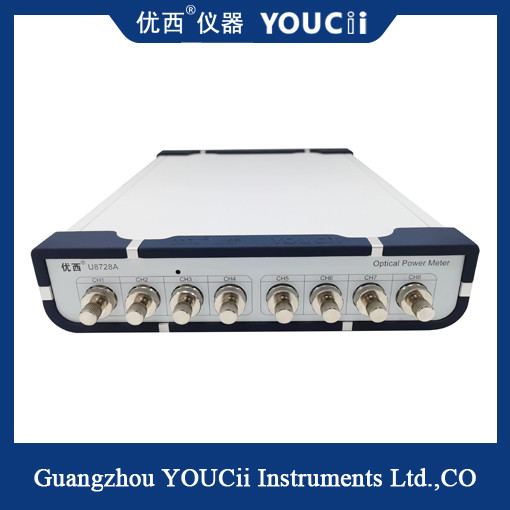

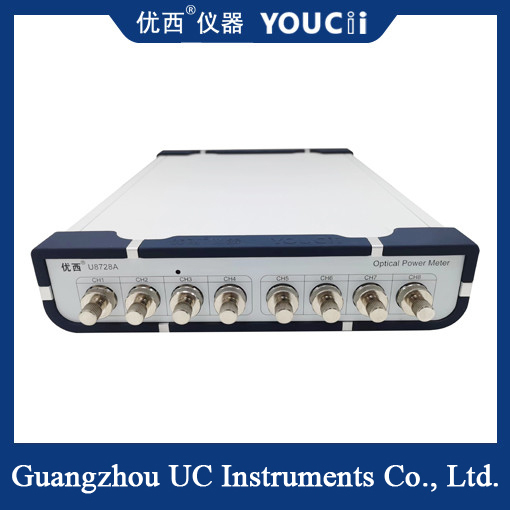

Medidor de potência de alta velocidade Medidor de potência óptico Medidor de potência de computador
Medidor de potência óptica multicanal, pequeno, fácil de transportar.Os medidores de potência óptica podem ser utilizados para componentes DWDM de multiplexação de divisão WD de alta precisão, componentes AWG de grade de rede de guias de ondas ópticos, componentes PLC de guias de ondas ópticos planos, WSS, OPM, DPSK,Amplificadores ópticos EDFA e outras aplicações gerais de medição de fibras ópticas.Especialmente adequado para montagem num sistema de amostragem de medidor de potência óptico multicanal.
Aplicação
Modulo óptico ativo/Teste do dispositivo óptico:
Na medição de erro multicanal do módulo de transceptor óptico, a medição de dados paralela é realizada."Fusão" superior a 100 W; ouTempo de estabilidade de controlo de potência óptica de 200 ms, melhorar muito a eficiência do teste.
Ensaio de integração de rede de comunicação óptica:
Ensaiar o desempenho de transmissão da rede e as funções de gestão da rede na integração de redes de comunicação óptica.
O tempo de estabilidade do controlo de potência óptica é inferior a 200 ms.
O medidor de potência óptico de alta precisão garante a estabilidade e a precisão da monitorização da potência.
- dimensão reduzida, estrutura compacta, operação simples, interface gráfica intuitiva, pré-visualização de dados multicanal, estado do teste num olhar.
Modelo # | U8728A | ||
Elementos de sensores | InGaAs | ||
Faixa de comprimento de onda | 850 ~ 1700 nm | ||
Comprimento de onda de calibração | 850/980/1310/1490/1550/1610 nm
|
||
Faixa de potência | + 5 ~ -65 dBm | ||
Período de amostragem | 100us (10KHz) | ||
Tipo de fibra de aplicação | SM e MM padrão até 62,5 um de tamanho do núcleo | ||
Incerteza (precisão) | ± 4% (1200 nm ~ 1610 nm) | ||
Incerteza relativa (precisão) | < 0,02 dB Típico | ||
Linearidade (potência) | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -60 dBm) | ||
Perda de retorno | > 40 dB | ||
Interface de comunicação | RS232, USB, Controle por PC | ||
Temperatura de operação | 0 °C + 40 °C | ||
Temperatura de armazenamento | -30 ️ +80°C | ||
Período de recalibração | 2 anos | ||
Dimensões | 235 mm W, 55 mm H, 320 mm D | ||
Peso | 30,0 kg |
