10G Full Speed com código de erro óptico para 622M a 15G 5 canais BERT

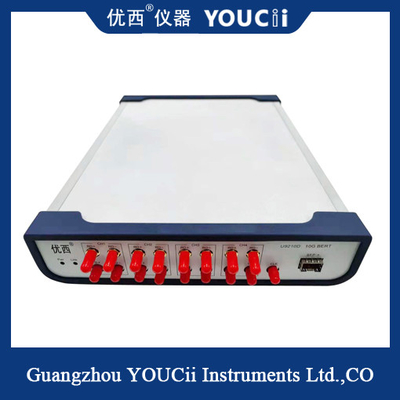

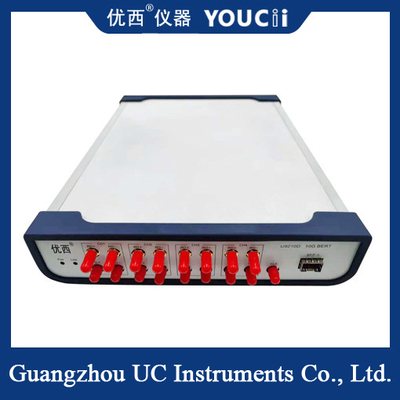

O U9210D é rápido, conveniente e de pequeno tamanho.Um canal de porta óptica SFP e um canal de porta elétrica, os dois canais são de entrada e saída sincronizados, o teste de erro pode ser independente.

Suporta detecção contínua de erros e monitorização periódica de erros.Suporte a velocidade máxima de 10G (622M~11,7Gbps 20 pontos de frequência);

Código de apoio: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.

 Software função IntroduçãoUAção

1.1 Taxa de transferência de dados:Estabelecimento da taxa de transferência de dados corrente.

1.2 Padrão de dados:Configuração do PRBS atual ((Padrão).

1. 3 Tempo de entrada:Configuração do tempo de acumulação para a medição do BER de acumulação.

1.4 Botão de arranque de todos os canais:Começar a definir os parâmetros e iniciar todos os canais para testar o BER de acumulação.

1.5 Caixa de endereço USB:Enumere automaticamente todos os endereços dos dispositivos USB, selecione um endereço USB e pressione o botão Conectar para conectar o dispositivo atual.

1.6 Botão do canal de corrente: iniciar ou parar manualmente o ensaio BER acumulado.

1.7 Accumulatio BER ((bit error rate): acumular a contagem instantânea de erros de bits e o tempo de decorrência,Accumulatio BER = instantânea contagem de erros de bits/ ((passage time*total bit count).

1.8 Caixa de seleção PG Enable:Ativar ou desactivar a saída TX.

1.9 Medição

Lock:Rx lol(sync) é bloquear ou desbloquear Erro Cnt:

Tempo de ensaio: Tempo acumulado do canal corrente para a medição do BER acumulado.
