Fonte de laser PRBS7 ajustável 400G PM4 BERT Error Code Tester Independent ou teste síncrono de oito maneiras

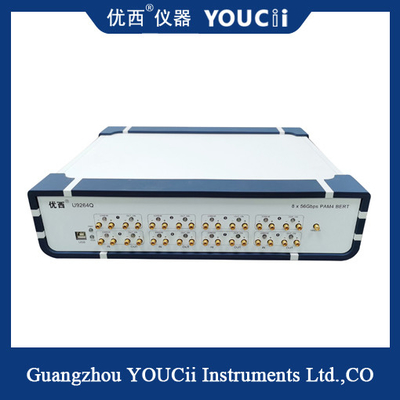

Imagem Grande : Fonte de laser PRBS7 ajustável 400G PM4 BERT Error Code Tester Independent ou teste síncrono de oito maneiras

Detalhes do produto:

Lugar de origem:	China
Marca:	YOUCii
Número do modelo:	U9264Q

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1pcs
Preço:	negotiate a price
Detalhes da embalagem:	Caixas
Tempo de entrega:	21 DIAS DO TRABALHO
Termos de pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram, D/A
Habilidade da fonte:	mês 5pcs+per

Contato

Fonte de laser PRBS7 ajustável 400G PM4 BERT Error Code Tester Independent ou teste síncrono de oito maneiras

descrição

Modo da codificação de sinal:

NRZ/PAM4

Tipo do código:

PRBS7、 PRBS31 DO、 PRBS23 DO、 PRBS16 DO、 PRBS15 DO、 PRBS13 DO、 PRBS11 DO、 PRBS9,。 DO、 JP03B DO、 JP03A

Relação do entrada/saída dos dados:

Diferencial, acoplamento da C.A., uma impedância de 50 ohms, fêmea 2.92mm SMA

Reversão do teste padrão:

Reversão automática do sinal no lado receptor

Destacar:

Fonte de laser PRBS7 ajustável

Fonte de laser ajustável síncrono de oito maneiras

400G PM4 BERT Error Code Tester Independent ou teste síncrono de oito maneiras

Características de desempenho:

1. Modo da codificação de sinal: NRZ e PAM4, que podem automaticamente comutar livremente entre os sinais NRZ e PAM4.

2, a saída síncrono do oito-canal, usada para testar 6.144G, 10G, 40G, 100G, 200G e 400G os produtos, teste do erro podem ser teste síncrono independente ou do oito-canal.

3, de erro do apoio detecção e monitoração contínuas do erro do sincronismo, função do hardware FEC do apoio KP4/KR4.

5, a frequência de pulso de disparo do defeito uma divisão de 4 frequências, apoiam um quarto, 1/8, 1/16, 1/32, 1, 64, 1/frequência do que 128 pontos.

6, modo de uma comunicação: USB ESCONDIDO. Nenhum motorista é exigido. O software informático superior do PC comunica-se com o dispositivo para ajustar o medidor do erro mordido e para testar a taxa de erro mordido.

especificação de 400G PM4 BERT Error Code:

Não.	parâmetro	Mínimo	típico	Máximo	unidade
1	Modo da codificação de sinal	NRZ/PAM4
2	Taxa de dados	6,144	6,144, 10,3125, 20,25,25.78125, 26,5625, 28,05	28,05	Gbps
3	Tipo do código	PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16, PRBS23, PRBS31, USUÁRIO PRBS13Q, SSPRQ, JP03A, JP03B.
4	Tempo de ascensão e de descida (20% 80%)		14	35	picosegundo
5	Reversão do teste padrão	Reversão automática do sinal no lado receptor
6	Amplitude da saída do sinal (único-terminada)	200	800	1000	milivolt
7	tremor da saída de dados 25G (RMS)		500	700	fs
8	Relação do entrada/saída dos dados	Diferencial, acoplamento da C.A., uma impedância de 50 ohms, fêmea 2.92mm SMA
9	Saída de pulso de disparo	0,2	6,64	13,28	Gigahertz
10	Os dados sinalizam a sensibilidade da entrada (único-terminada)		50		mVpp
11	Interseção NRZ do gráfico do olho da saída de dados	49	50	52	%
12	Altura do olho PAM4 (pela altura do olho)	80	110	200	milivolt
13	Linearidades do mapa do olho do PAM	0,95	0,98	1
14	Temperatura de funcionamento	10	25	50	°C

Diagrama de conexão típico do sistema de teste de U9264Q 400G FR4

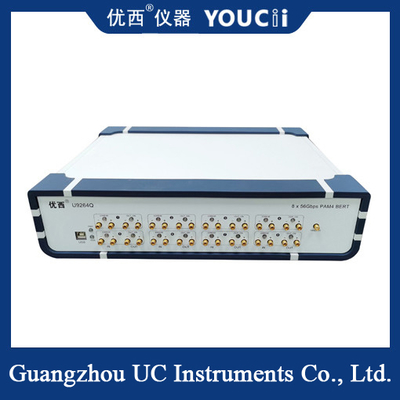

Fonte de laser PRBS7 ajustável 400G PM4 BERT Error Code Tester Independent ou teste síncrono de oito maneiras 0
