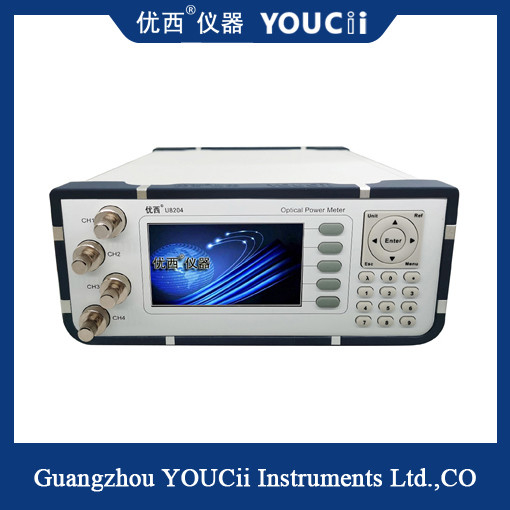

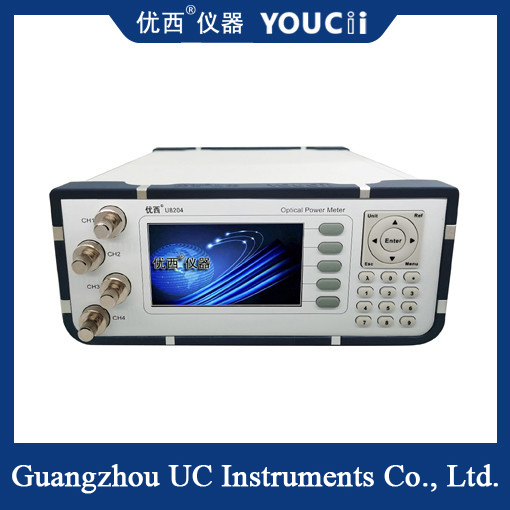

Da elevada precisão ótica do medidor do poder de 4 canais equipamento de teste ótico
o gabarito da Desencapado-fibra é opcional para o medidor de poder ótico do quatro-canal U8204, assim que o teste é mais conveniente e rápido. As visualizações óticas de painel LCD a alta definição do grande-tamanho os parâmetros da medida, e as chaves do painel podem diretamente ajustar os parâmetros, fazendo a operação muito simples. O medidor de poder adota um método novo por aquisição de dados e de processamento, que tenha uma escala de medição do poder maior, uma velocidade mais rápida da resposta e uma estabilidade mais alta.
Descrição da interface de usuário
tela 1.Display
O LCD indica o comprimento de onda ótico da medida, do trabalho de poder do tempo real, o valor de valor de referência do poder, e médio de tempo dos dois canais.
2.key
O ajuste da operação e do parâmetro de controle do instrumento do medidor de poder é executado pressionando o botão.
canal de entrada 3.Optical
A relação de entrada do sinal do laser, adaptador pode escolher conexão do adaptador padrão de FC/PC ou de FC/APC, especificada pelo cliente ao comprar o produto.
painel frontal do motor 4.Main
Especificação ótica do medidor do poder U8204
| modelo do 型 号 # |
U8204 |
| Número de canais |
4 |
| Escala de poder |
+10 ~ -65dBm |
| Escala de comprimento de onda |
850 ~ 1700 nanômetro |
| Comprimento de onda da calibração |
850/908/1270/1290/1310/1330/1510/1530/1550/1570 de nanômetro |
| Período de amostra |
100 nós (10KHz) |
| Tipo da fibra da aplicação |
Tamanho de núcleo até 62,5 padrão da manutenção programada e do milímetro um |
|
AbsoluteUncertainty (precisão) na condição de referência
|
± 4% (1200 nanômetro ~ 1610 nanômetro) |
|
Incerteza relativa (precisão) na condição de referência
|
< 0,02 DB típicos |
| Linearidades (poder) |
DB do ± 0,06 do ≤ (1200 nanômetro ~ 1610 nanômetros, 0~ -50dBm) |
| Perda de retorno |
> DB 40 |
| Temperatura da operação |
0 ~ +40℃ |
| Temperatura de armazenamento |
-30 ~ +80℃ |
| Período da nova aferição |
2 anos |
| Dimensões |
245 milímetros W, 105 milímetros H, 320 milímetros D |
| Peso |
2,0 quilogramas |
O usuário fez as seguintes perguntas
Como você mede o poder ótico?
O padrão do NIST para todas as medidas de poder é um ECPR, ou o radiômetro pyroelectric eletricamente calibrado, que mede o poder ótico comparando o poder de aquecimento da luz ao poder de aquecimento conhecido de um resistor. A calibração é feita em 850, em 1300 e em 1550 nanômetro.
Que é bom dBm para a fibra?
O dBm positivo significa o poder maior do que 1mw e meios negativos menos do que 1mw. Uma boa fonte de laser para uma relação singlemode terá umas saídas de potência de ~ +3 a +6 dBm - 2-4mw - acoplado na fibra. Um VCSEL para as relações multimodos deve ter um poder em torno de 0dBm - 1mw.
