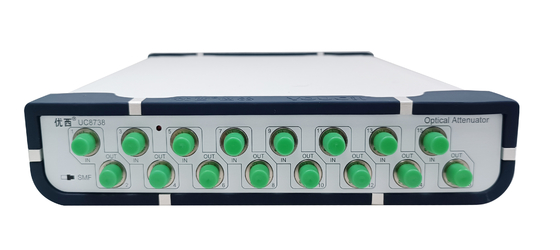

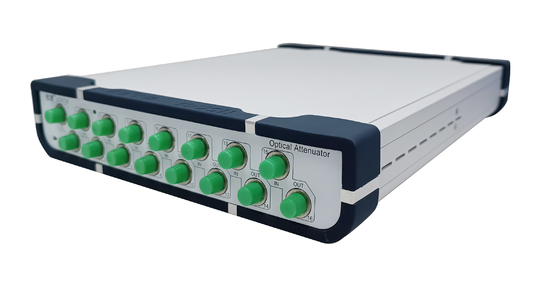

uma comunicação ótica ótica variável da atenuação do atenuador de 4Ch 8CH
Deve ser usado
Teste do módulo ótico ativo/dispositivo ótico:
Na medida do erro do multi-canal do módulo ótico do transceptor, a medida paralela dos dados é realizada. O espírito no módulo de recepção leve
Na medida da sensibilidade, a entrada de poder ótica é rápida e exata paralelamente. tempo ótico da estabilidade de controle do poder 200ms,
Melhore extremamente a eficiência do teste.
Teste de integração da rede de uma comunicação ótica:
Desempenho de transmissão da rede do teste e funções de gestão de rede na integração de rede de uma comunicação ótica
Características do produto:
A atenuação ótica e as saídas de potência óticas podem ser ajustadas rapidamente e exatamente, e a época da estabilização do controle de poder ótico é menos da Senhora 100.
o atenuador do Multi-canal é ajustado ao mesmo tempo, portos múltiplos é medido ao mesmo tempo, ganhando muita hora da medida;
O medidor de poder ótico da elevada precisão incorporado assegura a estabilidade e a precisão da monitoração do poder;
Operação simples, interface de usuário gráfica intuitiva, estreia dos dados do multi-canal ao mesmo tempo, estado do teste duma olhada;
Tamanho pequeno, estrutura compacta. Os dispositivos múltiplos podem ser personalizados para que o uso de conexão em cascata expanda o número de canais.
Especificação
| Modelo # |
U8738 |
| Escala do atenuador |
DB 0~40 |
| Comprimento de onda da calibração |
1270 / 1286/1290/1295/1300/1305/
1310 / nanômetro 1330/1510/1530/1550/1570
|
| Perda de inserção |
DB ≤1.5 |
| Tipo da fibra |
9/125 um único de modo |
| Tipo do conector |
Conector de FC/UPC |
| Precisão da atenuação |
DB do ± 0,1 do ≤ (0 ~ DB 25)
DB do ± 0,02 do ≤ (0 ~ DB 25 com controle de poder)
|
| Repetibilidade |
DB do ≤ ±0.02 |
| Calculando a média da época do monitor PM |
1~1000ms |
| Tempo de estabelecimento |
100ms |
| Velocidade da transição da atenuação |
0,1 ~ 50 dB/s |
| Perda de retorno |
> DB 45 |
| Poder de entrada seguro máximo |
+20dBm |
| Relação de comunicação |
RS232, USB, controle RJ45 pelo PC |
| Período da nova aferição |
2 anos |
| Temperatura da operação |
0~ +40℃ |
| Temperatura de armazenamento |
-30~+80℃ |
| Poder |
100~240 V |
| Dimensões |
235mm W, 55 milímetros H, 320 milímetros D |
| Peso |
3,0 quilogramas |
Exigências da fonte da alimentação CA
O instrumento cumpre com os regulamentos da classe II da sobretensão. A tensão de funcionamento é tensão AC de 100 ~240V, escala de frequência 48-66Hz, tensão de funcionamento 115V quando, a corrente máxima do consumo for 230mA; Tensão de funcionamento 230V, mais
A corrente máxima do consumo é 120mA.
O cabo de alimentação
De acordo com standard de segurança internacionais, o instrumento é equipado com um cabo de alimentação de 3 núcleos que encontre padrões nacionais. Conecte somente a tomada do cabo de alimentação em uma tomada de poder com a proteção à terra.
Indicador de poder
As luzes indicadoras do poder acima de quando o instrumento for posto sobre.
Descrição da relação de comunicação

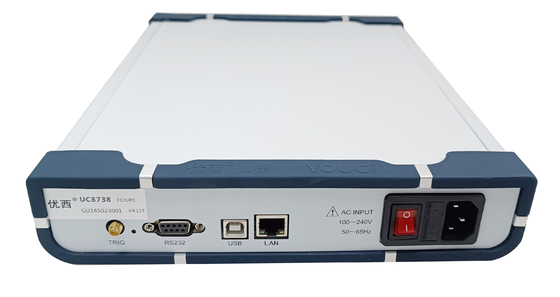

Há dois portos de comunicação no painel traseiro do instrumento, a saber relação de USB e relação RS232.
Luz indicadora do poder
As luzes indicadoras do poder acima de quando o instrumento for energizado.
Cabo de uma comunicação de USB
O comprimento de um cabo de USB não pode exceder 5 medidores. Se não, simplesmente um terceiro pode ser usado
De “o prolongamento periférico USB”, geralmente o comprimento máximo da extensão pode alcançar 50 medidores.
Porta de série RS232
Os parâmetros da porta de série do instrumento são ajustados aos valores fixos. Os parâmetros da porta de série do computador devem ser ajustados para combinar o instrumento
Valor de ajuste do parâmetro.
Parâmetros fixos:
Taxa de transmissão: 115200
Número de dígitos: 8
Verificação: Nenhum
Dígito da parada: 1
Relação RS232
Relação RS232
