Equipamento de testes de uma comunicação ótica do medidor da perda de retorno da inserção RS232

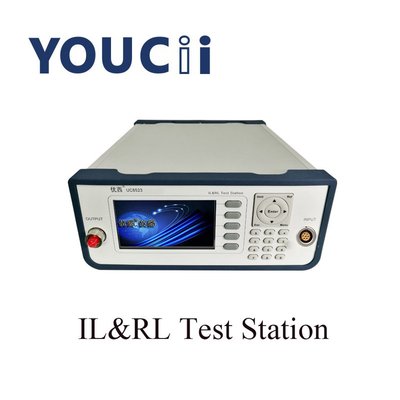

Equipamento de testes de uma comunicação ótica do medidor da perda de retorno da inserção UC8523

Especificação

Uma vista geral do
O INSTRUMENTO DUPLO da PERDA da TOMADA da FONTE LUMINOSA de UC8523B É Um BENCHTOP, Uma EXPOSIÇÃO DE CRISTAL LÍQUIDA, uma ÚNICA TOMADA da FONTE LUMINOSA (ADAPTADOR de FC/APC), Uma PERDA de MEDIÇÃO da TOMADA de PODER, uma perda traseira E uma medida DIRETA do INSTRUMENTO ÓTICO do PODER.
O instrumento é APROPRIADO para o teste de componentes de uma comunicação ótica, inspeção da instalação, especialmente a medida da tomada de conexão do cabo claro. O sistema pode ser construído em todas as duas fontes luminosas do comprimento de onda fixo.

Descrição da interface de usuário

Painel frontal do anfitrião
A relação ótica da saída é a relação de FC/APC

Painel traseiro do anfitrião

As exigências da fonte de alimentação
O UC8523B cumpre com os regulamentos do nível II da sobretensão. A tensão de funcionamento é 100 ~ a tensão AC 240V, a escala de frequência é 48 ~ 66Hz, a tensão de funcionamento é 115V, a corrente máxima do consumo é 230mA; Quando a tensão de funcionamento é 230V, a corrente máxima do consumo é 120mA.

Porta usb
A relação de USB é uma relação padrão do B de 4 núcleos, que possa ser conectada a UC8523 e a PC, e o instrumento pode ser controlado monitorando o software.

Cabo da conexão de USB
O comprimento do cabo de USB não pode exceder 5 M. Se não, simplesmente um prolongamento periférico da terceira de USB pode ser usado. Geralmente, o comprimento máximo da extensão pode alcançar 50 M.
Porta de série RS232
Os parâmetros da porta de série do instrumento são ajustados a um valor fixo. Os ajustes do parâmetro da porta de série do computador devem combinar os ajustes do parâmetro do instrumento.
