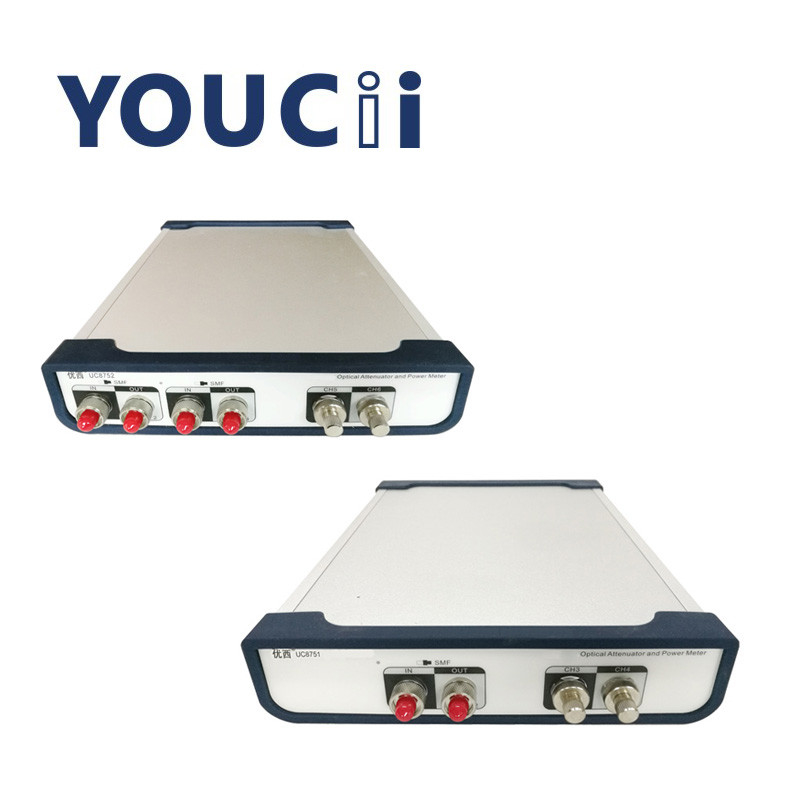

Escala ótica 0~45dB da atenuação do medidor de poder do atenuador do canal de 1/2
Aplicações
Testes óticos do transceptor
Na medida do erro do multi-canal do módulo ótico do transceptor, a medida paralela dos dados é realizada;
Na medida da sensibilidade do módulo de recepção ótico, uma entrada ótica da paralela, a rápida e a exata de poder é fornecida;
Senhora ótica do tempo 100 da estabilidade de controle do poder, para melhorar extremamente a eficiência do teste.
Teste integrado da rede ótica
Ao integrar e equipamento de rede de teste para testar o desempenho e a gestão de rede de transmissão da rede.
Características
Rapidamente, ajustes exatos da atenuação e poder ótico, tempo ajustado: Senhora 100
Construído na elevada precisão OPM assegura a estabilidade e a precisão.
Interface de usuário gráfica simples e intuitiva, estreia dos dados do multi-canal, estado do teste duma olhada.
Especificação
| Modelo # |
UC8751/UC8752 |
| Modo de operação |
Modo do ajuste da atenuação |
Modo do ajuste de poder |
| Escala |
DB 0~45 |
+5 ~ -70dBm |
| Definição |
0,01 DB |
0,001 DB |
| Repetibilidade |
DB ±0.02 (0 ~ DB 20)
DB ±0.05 (DB 20~40)
|
DB ±0.02 |
| Comprimento de onda da calibração |
1270 / /1550 1310/1490 /1610 nanômetro |
| Tipo da fibra |
9/125 um único de modo |
SMF e MMF |
| Tipo do conector |
Conector de FC/UPC |
Opção de FC/SC/LC |
| Perda de inserção |
DB ≤1.2 |
|
| Precisão (pela monitoração ótica do poder) |
DB do ± 0,02 (0 ~ DB 20)
DB ±0.05 (DB 20~40)
|
DB ±0.02 |
| Calculando a média da época do monitor PM |
Senhora 2 ~ 1 s |
| Tempo de estabelecimento |
100ms |
|
| Velocidade da transição da atenuação |
0,1 ~ 50 dB/s |
|
| Perda de retorno |
> DB 45 |
|
| Poder de entrada seguro máximo |
+20dBm |
+5dBm |
| Período da nova aferição |
2 anos |
| Temperatura da operação |
0~ +40℃ |
| Temperatura de armazenamento |
-30~+80℃ |
| Poder |
100~240 V |
| Dimensões |
235mm W, 55mm H, 320 milímetros D |
| Peso |
3,0 quilogramas |
Exigências da fonte da alimentação CA
O instrumento cumpre com os regulamentos da classe II da sobretensão. A tensão de funcionamento é tensão AC de 100 ~240V, escala de frequência 48-66Hz, tensão de funcionamento 115V quando, a corrente máxima do consumo for 230mA; Tensão de funcionamento 230V, mais
A corrente máxima do consumo é 120mA.
O cabo de alimentação
De acordo com standard de segurança internacionais, o instrumento é equipado com um cabo de alimentação de 3 núcleos que encontre padrões nacionais. Conecte somente a tomada do cabo de alimentação em uma tomada de poder com a proteção à terra.
Indicador de poder
As luzes indicadoras do poder acima de quando o instrumento for posto sobre.
Descrição da relação de comunicação
Há dois portos de comunicação no painel traseiro do instrumento, a saber relação de USB e relação RS232.
A relação de USB
A relação de USB é uma relação padrão do B de 4 núcleos, que possa ser conectada ao instrumento e ao PC, e o instrumento pode ser controlado monitorando o software.
Porta de série RS232
Os parâmetros da porta de série do instrumento são ajustados a um valor fixo. Os ajustes do parâmetro da porta de série do computador devem combinar os ajustes do parâmetro do instrumento.
Parâmetros fixos:
Taxa de transmissão: 115.200
Número de dígitos: 8
Verificação: Nenhum
Número de parada: 1
Relação RS232
