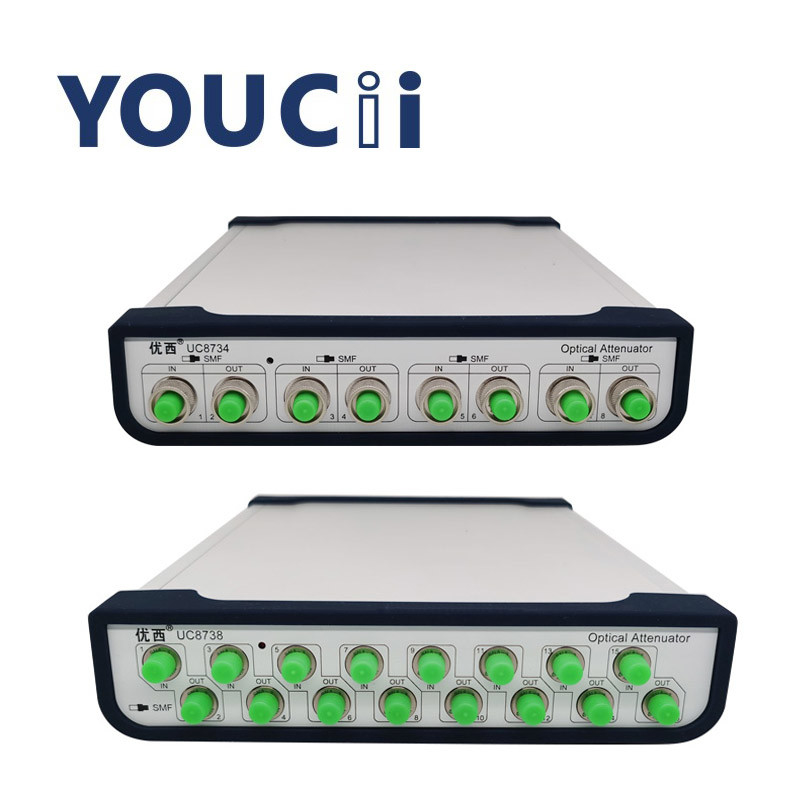

escala ótica variável 0~45dB da atenuação do atenuador de 4Ch 8CH
Teste do módulo ótico ativo/dispositivo ótico:
Na medida do erro do multi-canal do módulo ótico do transceptor, a medida paralela dos dados é realizada.
Na medida da sensibilidade do módulo de recepção ótico, fornece a entrada ótica da paralela, a rápida e a exata de poder.
o tempo ótico da estabilidade de controle do poder 100ms, melhora extremamente a eficiência do teste.
Teste de integração da rede de uma comunicação ótica:
Desempenho de transmissão da rede do teste e funções de gestão de rede na integração de rede de uma comunicação ótica.
Especificação
| Modelo # |
UC8734 |
UC8738 |
| Escala do atenuador |
DB 0~40 |
| Comprimento de onda da calibração |
1270 / 1286/1290/1295/1300/1305/
1310 / nanômetro 1330/1510/1530/1550/1570
|
| Perda de inserção |
DB ≤1.5 |
| Tipo da fibra |
9/125 um único de modo |
| Tipo do conector |
Conector de FC/UPC |
| Precisão da atenuação |
DB do ± 0,1 do ≤ (0 ~ DB 25)
DB do ± 0,02 do ≤ (0 ~ DB 25 com controle de poder)
|
| Repetibilidade |
DB do ≤ ±0.02 |
| Calculando a média da época do monitor PM |
1~1000ms |
| Tempo de estabelecimento |
100ms |
| Velocidade da transição da atenuação |
0,1 ~ 50 dB/s |
| Perda de retorno |
> DB 45 |
| Poder de entrada seguro máximo |
+20dBm |
| Relação de comunicação |
RS232, USB, controle RJ45 pelo PC |
| Período da nova aferição |
2 anos |
| Temperatura da operação |
0~ +40℃ |
| Temperatura de armazenamento |
-30~+80℃ |
| Poder |
100~240 V |
| Dimensões |
235mm W, 55 milímetros H, 320 milímetros D |
| Peso |
3,0 quilogramas |
Exigências da fonte da alimentação CA
O instrumento cumpre com os regulamentos da classe II da sobretensão. A tensão de funcionamento é tensão AC de 100 ~240V, escala de frequência 48-66Hz, tensão de funcionamento 115V quando, a corrente máxima do consumo for 230mA; Tensão de funcionamento 230V, mais
A corrente máxima do consumo é 120mA.
O cabo de alimentação
De acordo com standard de segurança internacionais, o instrumento é equipado com um cabo de alimentação de 3 núcleos que encontre padrões nacionais. Conecte somente a tomada do cabo de alimentação em uma tomada de poder com a proteção à terra.
Indicador de poder
As luzes indicadoras do poder acima de quando o instrumento for posto sobre.
Descrição da relação de comunicação
Há dois portos de comunicação no painel traseiro do instrumento, a saber relação de USB e relação RS232.
A relação de USB
A relação de USB é uma relação padrão do B de 4 núcleos, que possa ser conectada ao instrumento e ao PC, e o instrumento pode ser controlado monitorando o software.
Porta de série RS232
Os parâmetros da porta de série do instrumento são ajustados a um valor fixo. Os ajustes do parâmetro da porta de série do computador devem combinar os ajustes do parâmetro do instrumento.
A relação do LAN
Modo de trabalho: Modo de servidor do UDP
Relação ótica da saída/entrada
Relação de fibra ótica do conector para a saída do sinal do laser. Conectores seletos de FC/PC ou de FC/APC e de fibra de SMF ou de MMF tipos de acordo com as instruções da etiqueta.
Tomada síncrono da saída
Conector de SMA. Quando o módulo da fonte luminosa fizer a varredura, as saídas síncronos da tomada da saída um sinal do pulso de disparo.
Características do produto:
A atenuação ótica e as saídas de potência óticas podem ser ajustadas rapidamente e exatamente, e a época da estabilização do controle de poder ótico é menos da Senhora 100.
o atenuador do Multi-canal é ajustado ao mesmo tempo, portos múltiplos é medido ao mesmo tempo, ganhando muita hora da medida;
O medidor de poder ótico da elevada precisão incorporado assegura a estabilidade e a precisão da monitoração do poder;
Operação simples, interface de usuário gráfica intuitiva, estreia dos dados do multi-canal ao mesmo tempo, estado do teste duma olhada;
Tamanho pequeno, estrutura compacta. Os dispositivos múltiplos podem ser personalizados para que o uso de conexão em cascata expanda o número de canais.
