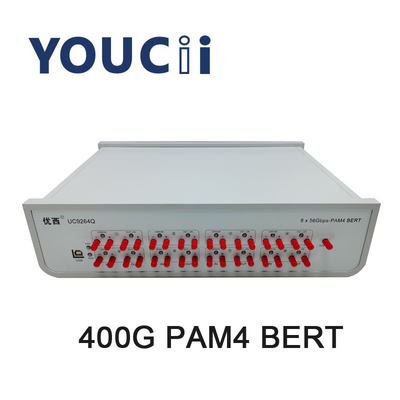

Taxa 14,0625 do apoio do PAM de UC9264Q 400G PM4 BERT Tester, 26,5625, 28,9 GBD.
1. Modo da codificação de sinal: NRZ e PAM4, que podem automaticamente comutar livremente entre os sinais NRZ e PAM4.
2. a saída síncrono de oito canais, usada testando 6.144g, 10G, 40G, 100G, 200G e 400G os produtos, teste do código de erro pode ser independentemente ou teste síncrono de oito canais.
3. monitoração contínua do código de erro da detecção e do sincronismo do código de erro do apoio, função do hardware FEC do apoio KP4/KR4.
4. Taxa do apoio de NRZ: 6,144, 10,3125, 25, 25,78125, 26,5625, 28,05 Gpbs.
5. Taxa do apoio do PAM: 14,0625, 26,5625, 28,9 GBD.
6. NRZ apoia PRBS7, 9, 10, 11, 15, 23, PRBS31, definido pelo utilizador.
Tipo do código do apoio PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, definido pelo utilizador.
8. a frequência de pulso de disparo do defeito uma divisão de 4 frequências, apoia um quarto, 1/8, 1/16, 1/32, 1, 64, 1/frequência do que 128 pontos.
9. Modo de uma comunicação: USB ESCONDIDO. Nenhuma movimentação, comunicação com o equipamento através do software do PC do PC, medidor ajustado do código de erro e taxa do código de erro do teste.
Especificação
| Não. |
Parâmetro |
Minuto |
Tipo |
Máximo |
Unidade |
| 1 |
Modo da codificação do sinal |
NRZ/PAM4 |
|
| 2 |
Taxa de dados |
6,144 |
6,144, 10,3125, 20,25,25.78125, 26,5625, 28,05 |
28,05 |
Gbps |
| 3 |
Teste padrão |
PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16,
PRBS23, PRBS31, USUÁRIO PRBS13Q, SSPRQ, JP03A, JP03B.
|
|
| 4 |
Elevação e tempos de queda (20% 80%) |
|
14 |
35 |
picosegundo |
| 5 |
Reversão do teste padrão |
O sinal no lado receptor é invertido automaticamente |
|
| 6 |
Amplitude da saída do sinal (único-terminada) |
200 |
800 |
1000 |
milivolt |
| 7 |
tremor da saída de dados 25G (RMS) |
|
500 |
700 |
fs |
| 8 |
Relação da entrada e da saída dos dados |
Diferencial, acoplamento da C.A., uma impedância de 50 ohms, fêmea 2.92mm SMA |
|
| 9 |
Pulso de disparo para fora |
0,2 |
6,64 |
13,28 |
Gigahertz |
| 10 |
Os dados sinalizam a sensibilidade da entrada (único-terminada) |
|
50 |
|
mVpp |
| 11 |
Passo NRZ do diagrama do olho da saída de dados |
49 |
50 |
52 |
% |
| 12 |
Altura do olho PAM4 (cada altura do olho) |
80 |
110 |
200 |
milivolt |
| 13 |
Linearidades do diagrama do olho do PAM |
0,95 |
0,98 |
1 |
|
| 14 |
Temperatura de funcionamento |
10 |
25 |
50 |
°C |
