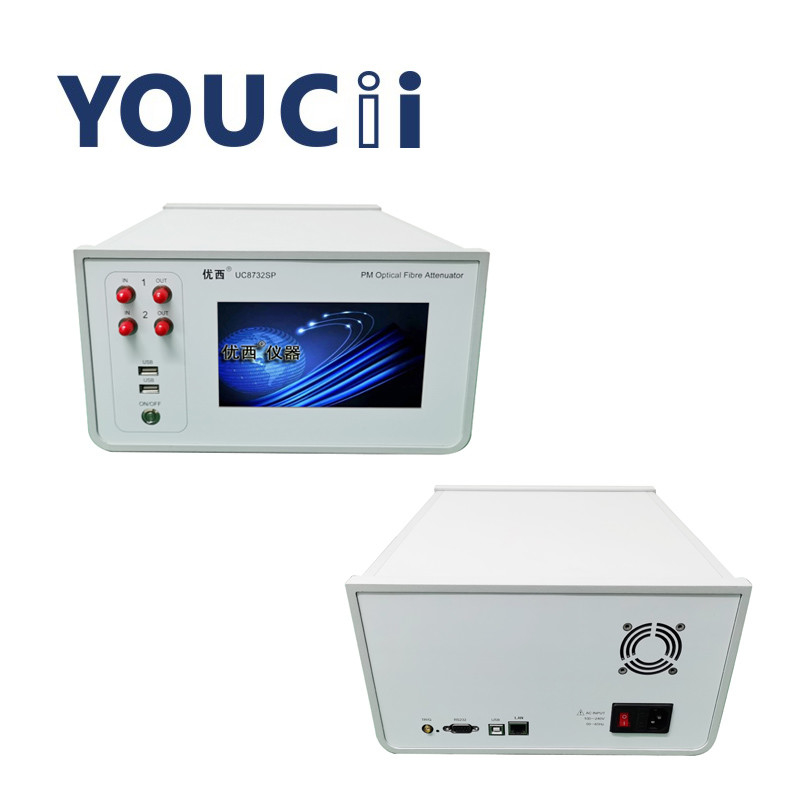

Atenuador óptico de dois canais com faixa de atenuação de 0 a 45 dB
O atenuador óptico é um dispositivo passivo de fibra óptica muito importante que pode atenuar a energia do sinal óptico de acordo com os requisitos do utilizador.É frequentemente usado para absorver ou refletir a margem de potência óptica, avaliar a perda do sistema e teste de inverno.
Especificações
| Modelo # |
UC8732SP |
| Faixa de atenuação |
0 a 45 dB |
| Comprimento de onda operacional |
1550 ± 5 nm |
| Perda de inserção |
≤1,8 dB |
| Tipo de fibra |
8/125 um PMF |
| Tipo de conector |
Conector FC/APC |
| Precisão de atenuação |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB com controlo de potência)
|
| Repetitividade |
≤ ± 0,02 dB |
| Tempo médio de PM do monitor |
1 a 1000 ms |
| Tempo de liquidação |
100 ms |
| Velocidade de transição de atenuação |
0.1 ~ 50 dB/s |
| Perda de retorno |
> 50 dB |
| Potência máxima de entrada segura |
+20 dBm |
| Tamanho da tela sensível ao toque |
7" |
| Interface de comunicação |
RS232, USB, RJ45 |
| Período de recalibração |
2 anos |
| Temperatura de operação |
0 ̊ +40°C |
| Temperatura de armazenamento |
-30 ̊+80°C |
| Potência |
100 a 240 V |
| Dimensões |
280 mm W, 140 mm H, 320 mm D |
| Peso |
40,0 kg |
Aplicações
Teste do módulo óptico ativo/dispositivo:
Na medição de erro multicanal do módulo de transceptor óptico, a medição de dados paralela é realizada.
Na medição da sensibilidade do módulo óptico receptor, é fornecida a entrada de potência óptica paralela rápida e precisa.
Tempo de estabilização de controlo de potência óptica de 100 ms, melhorando muito a eficiência do teste.
Ensaio de integração de rede de comunicação óptica:
Na integração de redes de comunicação óptica, testar o desempenho de transmissão da rede e a função de gestão da rede.
Características
A atenuação óptica e a potência de saída óptica podem ser definidas de forma rápida e precisa e o tempo de estabilização do controlo de potência óptica é inferior a 100 ms.
O atenuador multicanal é definido ao mesmo tempo, são medidas várias portas ao mesmo tempo, poupando muito tempo de medição;
O medidor de potência óptico de alta precisão integrado garante a estabilidade e precisão do monitoramento da potência;
Operação simples, interface gráfica intuitiva, visualização simultânea de dados multicanal, estado do ensaio num único olhar;
Baseado na plataforma do sistema Windows, fácil de usar e operação.
Requisitos de alimentação
O UC8732SP Cumprir as normas de sobrevoltagem de nível II. A tensão de funcionamento é de 100 ~ 240 V de tensão AC, a faixa de frequência é de 48 ~ 66 Hz, a tensão de funcionamento é de 115 V,a corrente de consumo máxima é 230 mAQuando a tensão de funcionamento for de 230 V, a corrente de consumo máxima é de 120 mA.
Porta USB
A interface USB é uma interface padrão de tipo B de 4 núcleos, que pode ser conectada ao UC8732SP e ao PC, e o instrumento pode ser controlado por software de monitoramento.
Cabo de ligação USB
O comprimento do cabo USB não pode exceder 5 m. Caso contrário, só pode ser usado um extensor periférico USB de terceiros. Geralmente, o comprimento máximo de extensão pode chegar a 50 m.
Porta serial RS232
Os parâmetros da porta serial do instrumento são definidos num valor fixo.
Definição do pin da interface RS232
