Comprimento de onda duplo do medidor 1310Nm 1550Nm da perda de retorno da inserção UC8523

UC8523 medidor de 1310/1550 de perda dupla da inserção/retorno do comprimento de onda do nanômetro

Uma vista geral do

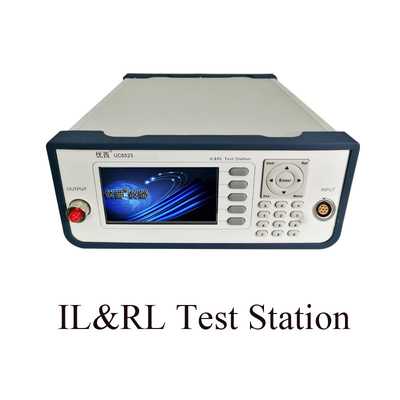

O INSTRUMENTO DUPLO da PERDA da TOMADA da FONTE LUMINOSA de UC8523B É Um BENCHTOP, Uma EXPOSIÇÃO DE CRISTAL LÍQUIDA, uma ÚNICA TOMADA da FONTE LUMINOSA (ADAPTADOR de FC/APC), Uma PERDA de MEDIÇÃO da TOMADA de PODER, uma perda traseira E uma medida DIRETA do INSTRUMENTO ÓTICO do PODER.
O instrumento é APROPRIADO para o teste de componentes de uma comunicação ótica, inspeção da instalação, especialmente a medida da tomada de conexão do cabo claro. O sistema pode ser construído em todas as duas fontes luminosas do comprimento de onda fixo.

Descrição da interface de usuário

Painel frontal do anfitrião
A relação ótica da saída é a relação de FC/APC

Painel traseiro do anfitrião

As exigências da fonte de alimentação
O UC8523B cumpre com os regulamentos do nível II da sobretensão. A tensão de funcionamento é 100 ~ a tensão AC 240V, a escala de frequência é 48 ~ 66Hz, a tensão de funcionamento é 115V, a corrente máxima do consumo é 230mA; Quando a tensão de funcionamento é 230V, a corrente máxima do consumo é 120mA.

Porta usb
A relação de USB é uma relação padrão do B de 4 núcleos, que possa ser conectada a UC8523 e a PC, e o instrumento pode ser controlado monitorando o software.

Cabo da conexão de USB
O comprimento do cabo de USB não pode exceder 5 M. Se não, simplesmente um prolongamento periférico da terceira de USB pode ser usado. Geralmente, o comprimento máximo da extensão pode alcançar 50 M.
Porta de série RS232
Os parâmetros da porta de série do instrumento são ajustados a um valor fixo. Os ajustes do parâmetro da porta de série do computador devem combinar os ajustes do parâmetro do instrumento.

Definição do pino da relação RS232

Nota: Para uma comunicação da porta de série, modem nulo do uso para conectar o cabo
