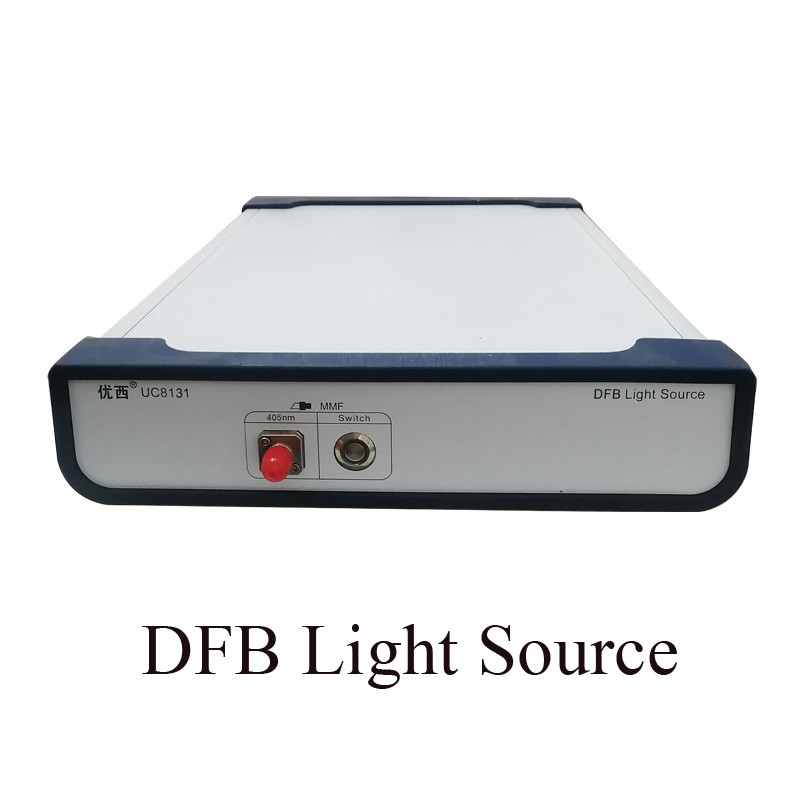

Fonte de laser especial do comprimento de onda UC8131

Nós mencionamos
A fonte de laser do multi-canal de UC812n/UC813n pode ser usada para dispositivos do WDM CWDM, dispositivos do WDM da elevada precisão, dispositivos óticos Calibre de diâmetro de fios da disposição da raspagem do medidor de ondas, dispositivos óticos planares do PLC do medidor de ondas, o amplificador ótico EDFA e a outra medida e aplicação gerais das fibras óticas. Em particular, é apropriado para a produção em massa e a detecção de PLCS dos acopladores e dos medidores de ondas óticos planares.
Ponto especial
A fonte de laser do multi-canal de UC812n/UC813n tem as características da estabilidade a rendimento elevado, tamanho pequeno, partida rápida e assim por diante. O equipamento da fonte luminosa pode fornecer os canais múltiplos de sinal de saída fixo da fonte luminosa do comprimento de onda. O youxi de Guangzhou pode igualmente personalizar 850, 980, 1250,1270… 1610,1625 nanômetro e alguma combinação de dois ou quatro ou mais equipmen da fonte luminosa do comprimento de onda.

Descrição da relação do produto

A parte dianteira do instrumento

Na parte traseira do instrumento

As exigências da fonte de alimentação
O instrumento cumpre com os regulamentos da classe II da sobretensão. A tensão de funcionamento é 100 ~ a tensão AC 240V, a escala de frequência é 48 ~ 66Hz, a tensão de funcionamento é 115V, a corrente máxima do consumo é 230mA; Quando a tensão de funcionamento é 230V, a corrente máxima do consumo é 120mA.

Descrição da relação de comunicação
Há dois portos de comunicação no painel traseiro do instrumento, a saber USB e relação RS232.

A relação de USB
A relação de USB é uma relação padrão do B de 4 núcleos, que possa ser conectada ao instrumento e ao PC, e o instrumento pode ser controlado monitorando o software.

Relação RS232
Os parâmetros da porta de série do instrumento são ajustados a um valor fixo. Os ajustes do parâmetro da porta de série do computador devem combinar os ajustes do parâmetro do instrumento.

Relação da saída da fonte luminosa
Relação do conector da fonte luminosa para a saída do sinal do laser. Conectores seletos de FC/PC ou de FC/APC e fibras de SMF ou de MMF de acordo com o tipo etiqueta da fibra no painel de instrumento.
A anotação do comprimento de onda indica o valor do comprimento de onda do canal correspondente.

Botão de interruptor do canal
Depois que o instrumento é posto sobre, a volta no interruptor de alimentação e na luz indicadora do botão de interruptor do canal começa piscar. Neste tempo, o instrumento incorpora o estado de auto-teste e a luz indicadora do canal sai após o de auto-teste é terminada.
O operador deve selecionar o porto correspondente do canal de acordo com o comprimento de onda exigido, para tocar levemente no botão de interruptor, e ilumina a luz indicadora. Se o botão de interruptor do canal está constante ligada, significa que o laser do canal correspondente esteve girado sobre e pode ser usado.
