interruptor 1x4 ótico Desktop

Sentidos para o uso

1. Descrição da estrutura

1,1 Front Panel Description

Painel frontal

(1) exposição do LCD: endereço de dispositivo das exposições, canal atual e informação relacionada.
(2),▲ - acima da chave; ▼ -- abaixo da chave; Entre -- Confirme a chave; Esc -- Chave de cancelamento.
indicador de poder Power1 (de 3), Power2: indica a fonte de alimentação de trabalho.

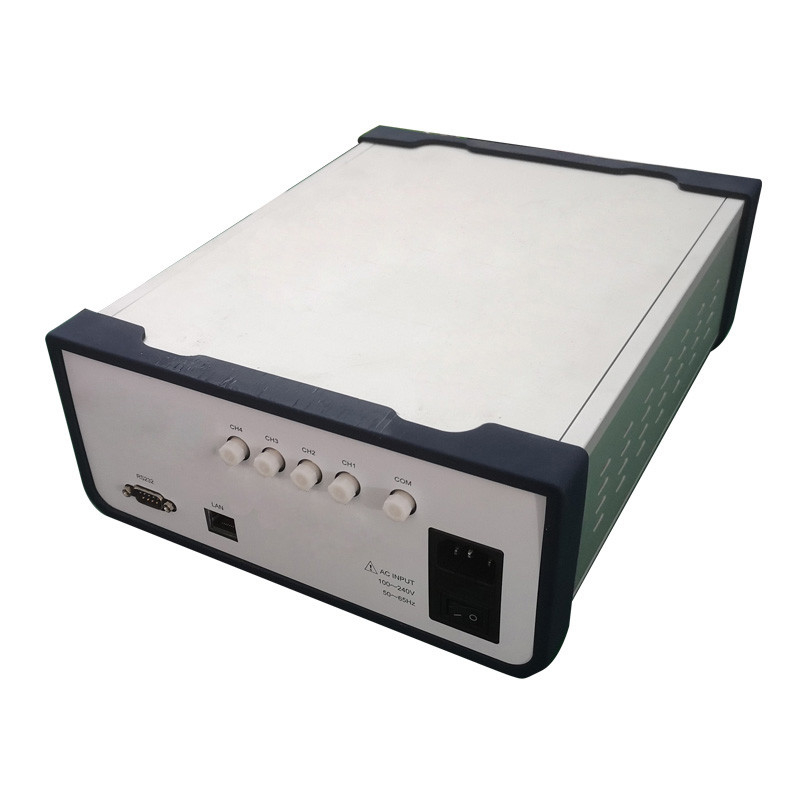

1,2 descrição do painel traseiro

Painel traseiro

(1) relação dos ethernet RJ45, porta de série RS-232: relação de comunicação para dados de monitoração do dispositivo.
(2) relação da alimentação CA: relação de entrada da fonte da alimentação CA para o equipamento.
Descrição de portos óticos: Os portos do I/O no painel do dispositivo são portos públicos. Os números de canal 1, 2, 3, e 4 são respectivamente.

2. Descrição da conexão do dispositivo

2,1 descrição ótica interna do trajeto

Diagrama esquemático do trajeto ótico interno do interruptor 1 x 4 ótico

2,2 descrição da conexão de relação de uma comunicação

(1) relação RS-232
Ao conectar um dispositivo a um computador, use um cabo do cruzamento da porta de série DB9 com furos em ambas as extremidades. Isto é, o pino #2 e o pino #3 em ambas as extremidades são cruzados, o pino #5 em ambas as extremidades é conectado, e o resto dos pinos não é conectado.
(2) relação dos ethernet RJ45
Ao conectar um dispositivo a um computador através de um interruptor, use a reto-através do cabo (a sequência prendendo em ambas as extremidades é 1 alaranjado e branco, 2 a laranja, 3 verdes e brancos, 4 azul, 5 azuis e brancos, 6 verdes, 7 marrons e brancos, 8 marrons). Quando o dispositivo é conectado diretamente ao computador, os fios transversais devem ser usados (uma extremidade é: 1 alaranjado-branco, 2 laranja, 3 verde-brancos, 4 azul, 5 azul-brancos, 6 verdes, 7 marrom-brancos, 8 marrons; A outra extremidade é: 1 - brancos verde, 2 - verde, 3 - brancos alaranjado, 4 - azul, 5 - brancos azul, 6 - laranja, 7 - brancos marrom, 8 - marrons).

3. Instruções da operação do painel

(1)   Fechamento do teclado: A relação de comunicação do dispositivo do canal envia comandos correspondentes ajustar-se se as chaves no painel estão permitidas se usar. Veja de “a descrição do protocolo comunicação” para detalhes. Quando a chave do painel é travada, os parâmetros correspondentes não podem ser ajustados através do painel.
(2)   Ajuste se a relação inicial permite o interruptor de canal.

■O procedimento para permitir a interruptor de canal sobre a relação inicial: a imprensa do ① entra para incorporar o menu quando você pressiona o botão para permitir que seja usado. Imprensa “▲” ou “▼” do ② chave para selecionar “1. ajustes do fechamento do canal”; "entrada" da imprensa do ③ a entrar. Imprensa “▲” ou “▼” do ④ chave para selecionar “para permitir o interruptor”; "entrada" da imprensa do ⑤ para confirmar a conclusão. ⑥ durante o processo inteiro, Esc da imprensa a retornar à etapa precedente.

   ■O procedimento para travar um interruptor de canal sobre uma relação inicial: (1) a imprensa entra para incorporar o menu quando você permite que seja usada. Imprensa “▲” ou “▼” do ② chave para selecionar “1. ajustes do fechamento do canal”; "entrada" da imprensa do ③ a entrar. Imprensa “▲” ou “▼” do ④ chave para selecionar de “o interruptor fechamento”; "entrada" da imprensa do ⑤ para confirmar a conclusão. ⑥ durante o processo inteiro, Esc da imprensa a retornar à etapa precedente.

interruptor de canal (de 3)

(5) ajuste a época da exploração automática e comece a exploração automática

■Imprensa o ① chave para incorporar o menu. Imprensa “▲” ou “▼” do ② chave para selecionar “4. ajustes automáticos da varredura”; "entrada" da imprensa do ③ a entrar. O ④ pressiona o “▲ chave” ou o “▼” para selecionar a “hora” do intervalo da varredura; O ⑤ pressiona a chave de "entrada" para confirmar; Imprensa “▲” ou “▼” do ⑥ chave para selecionar “minutos”; o ⑦ pressiona a chave de "entrada" determinar; Imprensa “▲” ou “▼” do ⑧ chave para selecionar “em segundo”; A imprensa do ⑨ entra. Se o tempo não é zero, a varredura automática está começada. ⑩ durante o processo inteiro, Esc da imprensa a retornar à etapa precedente.

■Durante a exploração automática, há três maneiras de parar de fazer a varredura no painel: (1) quando a relação inicial permitir que o interruptor de canal, a imprensa “▲” ou o “▼” comutem os canais para parar de fazer a varredura; Canais do interruptor do ② sob de “uma seleção imperativa 2. canais” para parar de fazer a varredura. O ③ no menu “4. ajustes automáticos da varredura” ajustou o intervalo de tempo de varredura a “00 horas, 00 minutos, 00 segundos” para parar de fazer a varredura.

(6) ajuste do endereço de dispositivo, que pode ser usado para controlar dispositivos múltiplos com endereços diferentes no caso dos recursos apertados da porta de série.

■Imprensa o ① chave para incorporar o menu. Imprensa “▲” ou “▼” do ② chave para selecionar de “o ajuste 5. endereços”; "entrada" da imprensa do ③ a entrar. Imprensa “▲” ou “▼” do ④ chave para selecionar “o endereço novo”; "entrada" da imprensa do ⑤ para confirmar a conclusão. ⑥ durante o processo inteiro, Esc da imprensa a retornar à etapa precedente.

(7) o ajuste da taxa de transmissão da porta de série pode encontrar os ajustes de taxas de transmissão diferentes. A taxa de transmissão pode ser ajustada como segue: 1200, 2400, 4800, 9600, 19200, 57600, 115200, ajustados geralmente como 19200. (Nota: Os ajustes da taxa de transmissão tomam o efeito somente depois um reinício.)

■Imprensa o ① chave para incorporar o menu. Imprensa “▲” ou “▼” do ② chave para selecionar “6. taxas de transmissão que ajustam-se”; "entrada" da imprensa do ③ a entrar. Imprensa “▲” ou “▼” do ④ chave para selecionar a “taxa de transmissão”; "entrada" da imprensa do ⑤ para confirmar a conclusão. ⑥ durante o processo inteiro, Esc da imprensa a retornar à etapa precedente.

(8) ajuste do atraso do luminoso do LCD

■Imprensa o ① chave para incorporar o menu. Imprensa “▲” ou “▼” do ② para selecionar de “o luminoso 7. LCD”; "entrada" da imprensa do ③ a entrar. O ④ pressiona o “▲ chave” ou o “▼” para selecionar o tempo de atraso; O ⑤ pressiona a chave de "entrada" para confirmar; ⑥ durante o processo inteiro, Esc da imprensa a retornar à etapa precedente.

alerta da mensagem de erro (de 9)

■Erro 1 -- indica um excesso dos dados.
■O erro 2 - indica que o módulo de interruptor ótico se está operando incorretamente.

.4. Descrição da monitoração superior do computador

   O dispositivo pode receber sinais de controle do computador através da relação RS-232 (ou RS-485) no painel frontal realizar a monitoração automática da medida ou de tempo real (usando o sistema de vigilância da porta de série ou o software da porta de série), ou a monitoração remota através da porta ethernet.

4.1. Instrução de controle do programa
(1) este instrumento pode somente executar uma instrução de cada vez. Geralmente espera até que o programa retornar o valor correspondente antes de incorporar a instrução seguinte.
(2) usam por favor letras principais.
(3) entre o suporte afiado “& o LT; ” na operação real. Como um caráter de abertura, parênteses “>” como um terminal.
