Escala de poder ótica +10 do medidor de poder de 4 canais ~ -65dBm/+25 ~ -50dBm

2/4 de escala de poder +10 do medidor de poder do canal ~ -65dBm/+25 ~ -50dBm

UC8202   medidor de poder 2Channel

Uma vista geral do

   O MEDIDOR de PODER UC8202 ÓTICO de duplo canal é uma versão promovida do instrumento ótico da medida de poder da elevada precisão e da vasta gama de Guangzhou Youxi Empresa. O instrumento fornece dois canais independentes do medidor de poder, que podem ser usados para a medida direta do poder ótico e a medida relativa da perda da atenuação ótica.

   O medidor de poder UC8202 ótico de duplo canal pode ser equipado com o dispositivo elétrico desencapado da fibra, o teste é mais conveniente e os parâmetros rápidos, grandes da medida da exposição do tamanho HD LCD, o botão do painel ajustam diretamente os parâmetros, a operação são muito simples. O medidor de poder adota um método novo por aquisição de dados e de processamento, com uma escala da medida de poder maior, uma velocidade mais rápida da resposta, uma estabilidade mais alta.

Descrição da interface de usuário

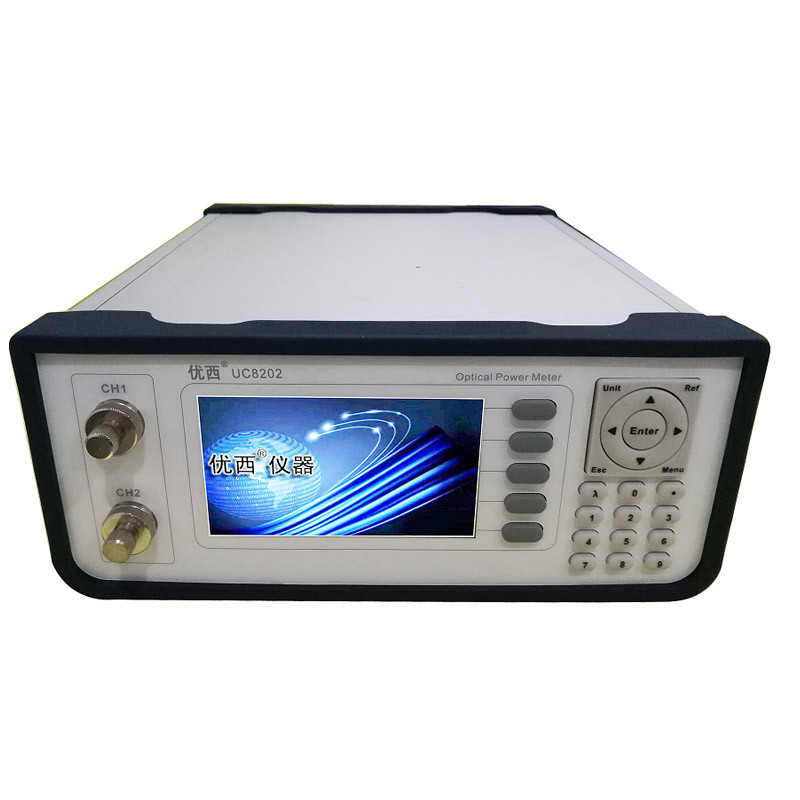

Painel frontal do anfitrião
Tome o desktop UC8202 como um exemplo:

Exposição

   As medidas do tempo real das exposições do LCD do poder ótico, de comprimentos de onda de funcionamento, dos valores de valor de referência do poder, e médios de tempo para ambos os canais.

As chaves

   O ajuste da operação e do parâmetro de controle do instrumento do medidor de poder é realizado pressionando a chave.

Canal de entrada ótico
A relação de entrada do sinal do laser, adaptador pode escolher conexão do adaptador padrão de FC/PC ou de FC/APC, especificada pelo cliente ao comprar o produto.

Painel traseiro do anfitrião

As exigências da fonte de alimentação
O instrumento cumpre com os regulamentos da classe II da sobretensão. A tensão de funcionamento é 100 ~ a tensão AC 240V, a escala de frequência é 48 ~ 66Hz, a tensão de funcionamento é 115V, a corrente máxima do consumo é 230mA; Quando a tensão de funcionamento é 230V, a corrente máxima do consumo é 120mA.

Porta usb
A relação de USB é uma relação padrão do B de 4 núcleos, que possa ser conectada ao instrumento e ao PC, e o instrumento pode ser controlado monitorando o software.

Cabo da conexão de USB
O comprimento do cabo de USB não pode exceder 5 M. Se não, simplesmente um prolongamento periférico da terceira de USB pode ser usado. Geralmente, o comprimento máximo da extensão pode alcançar 50 M.

Porta de série RS232
Os parâmetros da porta de série do instrumento são ajustados a um valor fixo. Os ajustes do parâmetro da porta de série do computador devem combinar os ajustes do parâmetro do instrumento.
