atenuador 4Ch ótico variável com perda de inserção ≤1.5dB do controle de poder

Do canal UC8734 4 atenuador ótico controlado opticamente -

Descrição da relação do produto

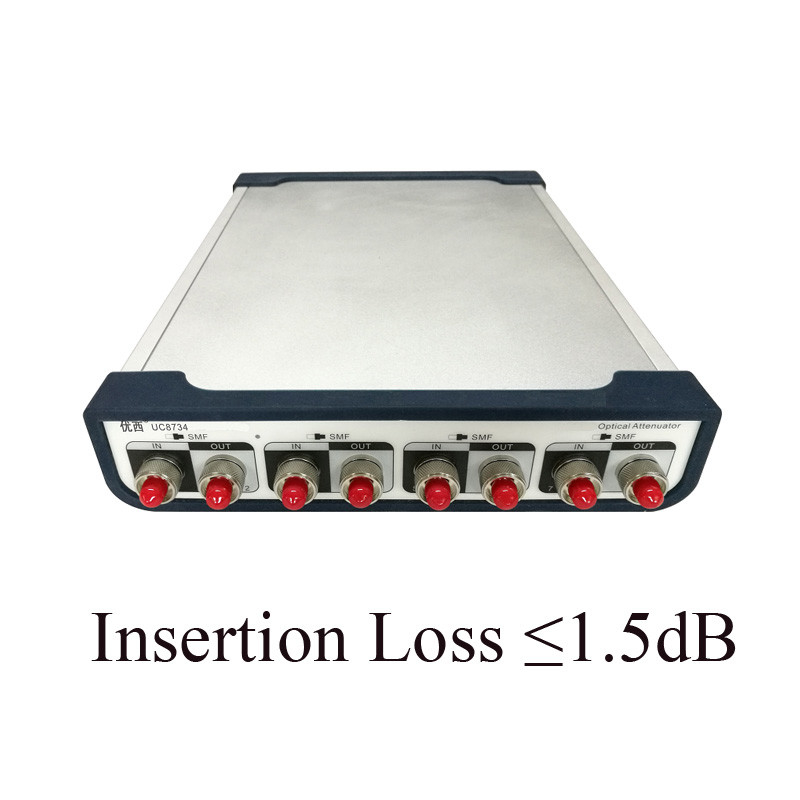

A parte dianteira do instrumento

                                        UC8734 é um atenuador ótico do único-modo de 4 canais

“EM” está a entrada da fonte luminosa, e a “SAÍDA” é a tomada da fonte luminosa.

Na parte traseira do instrumento

Exigências da fonte da alimentação CA

   O instrumento cumpre com os regulamentos da classe II da sobretensão. A tensão de funcionamento é tensão AC de 100 ~240V, escala de frequência 48-66Hz, tensão de funcionamento 115V quando, a corrente máxima do consumo for 230mA; Tensão de funcionamento 230V, mais
A corrente máxima do consumo é 120mA.

O cabo de alimentação

    De acordo com standard de segurança internacionais, o instrumento é equipado com um cabo de alimentação de 3 núcleos que encontre padrões nacionais. Conecte somente a tomada do cabo de alimentação em uma tomada de poder com a proteção à terra.

Indicador de poder

   As luzes indicadoras do poder acima de quando o instrumento for posto sobre.

Descrição da relação de comunicação

   Há dois portos de comunicação no painel traseiro do instrumento, a saber relação de USB e relação RS232.

A relação de USB

   A relação de USB é uma relação padrão do B de 4 núcleos, que possa ser conectada ao instrumento e ao PC, e o instrumento pode ser controlado monitorando o software.

Porta de série RS232

  Os parâmetros da porta de série do instrumento são ajustados a um valor fixo. Os ajustes do parâmetro da porta de série do computador devem combinar os ajustes do parâmetro do instrumento.

Parâmetros fixos:
Taxa de transmissão: 115.200
Número de dígitos: 8
Verificação: Nenhum
Número de parada: 1

Relação RS232

A relação do LAN

                                            Modo de trabalho: Modo de servidor do UDP

Relação ótica da saída/entrada

   Relação de fibra ótica do conector para a saída do sinal do laser. Conectores seletos de FC/PC ou de FC/APC e de fibra de SMF ou de MMF tipos de acordo com as instruções da etiqueta.

Tomada síncrono da saída

   Conector de SMA. Quando o módulo da fonte luminosa fizer a varredura, as saídas síncronos da tomada da saída um sinal do pulso de disparo.

Características do produto:

   A atenuação ótica e as saídas de potência óticas podem ser ajustadas rapidamente e exatamente, e a época da estabilização do controle de poder ótico é menos da Senhora 100.
o atenuador do Multi-canal é ajustado ao mesmo tempo, portos múltiplos é medido ao mesmo tempo, ganhando muita hora da medida;
O medidor de poder ótico da elevada precisão incorporado assegura a estabilidade e a precisão da monitoração do poder;
Operação simples, interface de usuário gráfica intuitiva, estreia dos dados do multi-canal ao mesmo tempo, estado do teste duma olhada;
Tamanho pequeno, estrutura compacta. Os dispositivos múltiplos podem ser personalizados para que o uso de conexão em cascata expanda o número de canais.
