Fonte de luz de banda larga Multibanda Densidade de potência opcional -30 dBm

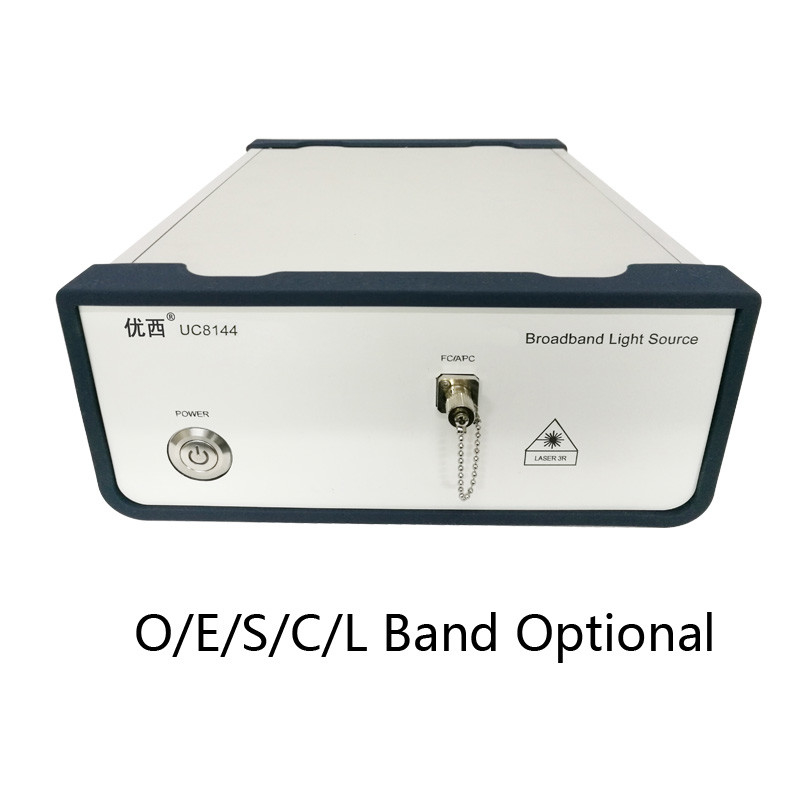

UC8144 Fonte luminosa de banda larga

Instruções de utilização

1A fonte de alimentação.

Antes de ligar o dispositivo, verifique se a tensão de entrada é a tensão de entrada nominal do dispositivo e se a ligação à terra é boa. A fonte de luz utiliza uma fonte de alimentação AC de 220V a 50Hz.

2Descrição da secção chave

 Interruptor de alimentação:Depois de ligar o cabo de alimentação, ligue este interruptor de alimentação do dispositivo e o indicador de alimentação acende.

Ligação a laser:pressionar esta tecla para ligar ou desligar a luz de saída do laser, mas a fonte de luz dentro da protecção do laser, utilizando a tecnologia de arranque lento e desaceleração do software, após pressionar a tecla,Demora 30 segundos para ligar a luz normalmente ou desligar completamente, movimento para cima, indicando que o laser está no estado ON;, snap para baixo, indicando que o laser está no estado OFF.A fonte de luz tem função de memória.A potência de saída da fonte de luz recuperará automaticamente para a última potência de saída.

3.Instruções de ligação/desligação da máquina

Sequência de arranque:

1) Pressione o botão Power para ligar a energia
2) Retire a tampa de saída do laser e conecte o jumper correspondente.
3) Marque o botão ON do Laser para abrir o Laser.

Nota:1. Após a fonte de alimentação ser desligada, deve demorar pelo menos 30 segundos até que a fonte de alimentação possa ser reiniciada. Caso contrário, a vida útil do laser será afetada.
2, o trabalho estável da fonte luminosa requer 30 minutos para iniciar o tempo de aquecimento.

Sequência de desligamento:
1) Marque a tecla Laser ON.
2) Pressione o botão Power para desligar a fonte de alimentação.

4.Luz indicadora
Indicador de potência: se a fonte de alimentação for normal, o indicador é vermelho.
Laser no indicador: O laser está verde quando é ligado normalmente.

1Considerações relativas à estabilidade: a fonte luminosa é altamente estável.
1) Antes de usar, por favor, certifique-se de manter a face final de fibra de cauda de saída limpa, especialmente se houver sujeira na face final de saída, isso afetará a potência óptica de saída e a estabilidade.
2) Evitar a utilização do produto em ambiente sujo e vibratório. O produto contém componentes ópticos de precisão.que levará à redução da estabilidade do produto.
3) Evitar a utilização do produto no ambiente com grandes variações de temperatura e umidade.O índice de estabilidade dado é dado num pequeno intervalo de alterações ambientaisQuando a temperatura e a umidade mudarem muito, o equipamento estabelecerá automaticamente um equilíbrio estável, durante o qual a estabilidade irá piorar.É necessário um certo tempo de estabilização térmica quando o dispositivo é ligadoRecomenda- se 30 minutos.
4) Utilize o saltador óptico de boa qualidade e a interface correspondente ao equipamento para ligar a tomada. Em princípio, quanto mais curto for o saltador, melhor e não permita que o saltador se mova livremente.

2Controle da luz refletida:
Para os lasers de alta potência, qualquer luz refletida pode levar a um funcionamento instável do laser ou mesmo a danos ao laser.Indice de perda de retorno dos dispositivosAntes de ligar a fonte de luz ao caminho óptico,assegurar que a luz refletida não entra no dispositivo.

3. Prevenção de DSE:
Quando o corpo humano ou outros objetos com alta eletricidade estática tocam o dispositivo, especialmente o conector exposto,O dispositivo pode estar irreparavelmente danificadoPor conseguinte, recomenda-se que: o dispositivo esteja bem aterrado e o operador tome medidas de protecção eletrostática.

4Fornecimento de energia:
Assegurar-se de que a fonte de alimentação de entrada está dentro da gama de tensão e corrente exigida pelas especificações do dispositivo e não desligar acidentalmente a energia quando o dispositivo estiver em utilização.

5Segurança pessoal:
Não olhe diretamente para a face final da saída de fibra óptica quando a fonte luminosa estiver a funcionar, não importa se se trate da tomada da fonte luminosa ou da porta de ligação externa.Não exponha a pele directamente à luz brilhante., que podem causar danos graves.
